עץ עשוי להיראות בריא מבחוץ – גזע חזק, נוף מלא, קליפה תקינה – אבל בפנים? שם עשוי להתרחש תהליך של ריקבון פנימי שמחליש את מבנה העץ ויוצר סכנת קריסה ממשית. כאגרונומית עם למעלה מ-30 שנות ניסיון בהערכת בריאות עצים, אני יודעת שהאתגר הגדול ביותר שלנו הוא לזהות בעיות שלא ניתן לראות בעין. כאן נכנסת לתמונה טכנולוגיית הבדיקה האולטרסונית – כלי מתקדם שמאפשר לנו לראות מה קורה בתוך הגזע, לזהות חללים וריקבון, ולקבל החלטות מושכלות לגבי סקר בטיחות עצים והיתרי בנייה.
הבדיקה האולטרסונית אינה רק “נחמד שיש” – היא הופכת להיות תקן מקצועי בסקרי עצים, במיוחד כאשר מדובר בעצים בוגרים הצמודים לבניינים, בפרויקטים של היתר בנייה והגנת עצים, או כאשר צריך להחליט אם עץ בטוח דיו כדי להישאר באתר או שצריך להסירו. במאמר זה נבין לעומק מהי הבדיקה האולטרסונית, איך היא עובדת, מתי היא נדרשת, ואיך לפרש את התוצאות כדי לקבל החלטות מושכלות ומקצועיות.
מהי בדיקה אולטרסונית לעצים ואיך היא עובדת?

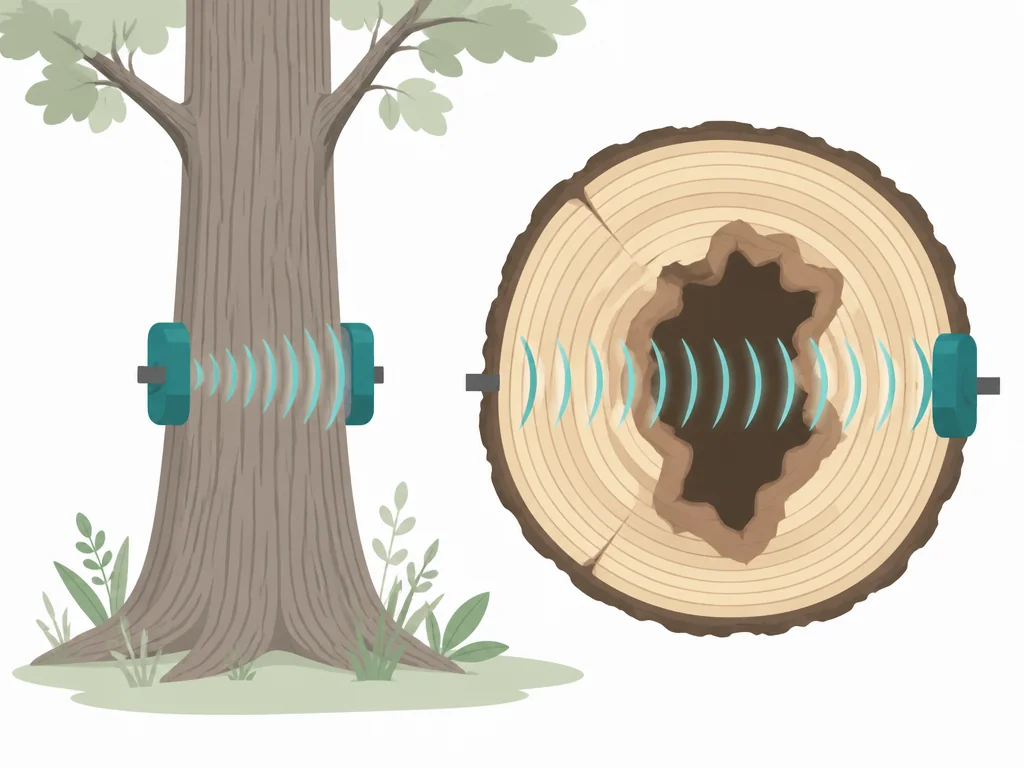

הבדיקה האולטרסונית, הידועה גם כטומוגרפיה אקוסטית (Acoustic Tomography), היא שיטת אבחון מתקדמת שמשתמשת בגלי קול כדי ליצור “תמונת חתך” של החלק הפנימי של גזע העץ. העיקרון פשוט אך מבריק: גלי קול עוברים מהר יותר דרך עץ בריא וצפוף, ולאט יותר דרך עץ נגוע בריקבון או חללים. מחקר שפורסם ב-Tree Physiology מצא שטומוגרפיה סונית להערכת ריקבון בעצים מגיעה לדיוק ממוצע של 89% בזיהוי ריקבון בדגימות שבהן הוא קיים, ומכשירים מקצועיים מסוגלים לזהות חללים הגדולים מ-5% משטח החתך של הגזע.
|
89%
דיוק בזיהוי ריקבון
דיוק ממוצע של טומוגרפיה סונית בדגימות עץ עם ריקבון קיים מקור
|
3-5
שנים בין הערכות סיכון
תדירות הערכת סיכון מומלצת לעצים בוגרים בתוכניות יערנות עירונית מקור
|
95%
דיוק חיזוי כשל בסערה
19 מתוך 20 עצים שסווגו “סבירות כשל מיידית” אכן כשלו מקור
|
המרכיבים הטכנולוגיים של המערכת
הציוד הבסיסי כולל:
- חיישנים אולטרסוניים (בדרך כלל 8-12 חיישנים) שמותקנים סביב הגזע בגובה מסוים
- יחידת שליחה שיוצרת דופק קול בכל חיישן
- יחידת קליטה וניתוח שרושמת את זמני המעבר של גלי הקול
- תוכנה מתקדמת שמתרגמת את הנתונים למפת צבעים ויזואלית
התהליך הטכני מתחיל בהתקנת החיישנים סביב היקף הגזע במרווחים שווים. כל חיישן פועם בתורו, ושאר החיישנים קולטים את גלי הקול שעוברים דרך העץ. התוכנה מחשבת את מהירות המעבר בין כל זוג חיישנים ויוצרת מפה דו-ממדית של צפיפות העץ – אזורים בריאים מוצגים בצבעים חמים (אדום, כתום), ואזורי ריקבון או חללים מוצגים בצבעים קרים (כחול, ירוק).
מתי נדרשת בדיקה אולטרסונית לעצים?
לא כל עץ זקוק לבדיקה אולטרסונית, אבל במצבים מסוימים היא הופכת לכלי חיוני. תוכניות יערנות עירונית מקצועיות מתזמנות הערכות סיכון לעצים בוגרים מדי 3-5 שנים כדי לנהל אחריות משפטית, לתעדף תקציב טיפול, ולתפוס ליקויים מבניים לפני שהם הופכים מסוכנים – ובדיקה אולטרסונית נכנסת לתמונה כאשר ההערכה הוויזואלית מעלה חשד.
תרחישים שמחייבים בדיקה מתקדמת
עצים עם סימנים חיצוניים לריקבון:
- גופי פרי של פטריות על הגזע או בבסיס
- סדקים אורכיים או רוחביים בקליפה
- שינויי צבע או ריכוך בקליפה
- זרימת מוהל או נוזלים מהגזע
במקרים כאלה, איך לזהות ריקבון פנימי בגזע הופך לחיוני כדי להעריך את היקף הנזק.
עצים צמודים למבנים או תשתיות: כאשר עץ בוגר גדל בסמיכות לבניין, חניון, או תשתית ציבורית, והתמוטטות עלולה לגרום לנזק משמעתי או סכנת חיים, הבדיקה האולטרסונית מספקת נתונים אובייקטיבים לגבי יציבות העץ. על פי דיני הנזיקין, רשויות מקומיות ומנהלי קרקע אורבני נושאים בחובת בדיקה תקופתית של עצים כדי לזהות פגמים מסוכנים, וטענת “כוח עליון” כמעט אינה מתקבלת בבית משפט – שכן עיקרון הבדיקה התקופתית קיים בדיוק כדי למנוע כשל ברוחות חזקות. זה במיוחד קריטי בפרויקטים של סקר עצים להיתר בנייה שבהם יש לקבוע אם עץ יכול להישאר באתר.
עצים שעברו טראומה:
- נזקי סערה או רוח חזקה
- פגיעות מכניות מעבודות בנייה
- כריתת ענפים עיקריים גדולים
- שריפות סמוכות לגזע
הכנה להעתקה או טיפול: לפני פיקוח על העתקת עצים בוגרים, בדיקה אולטרסונית יכולה לקבוע אם הגזע חזק מספיק לעמוד בלחץ ההעתקה.
איך מפרשים את תוצאות הבדיקה האולטרסונית?
הפרשנות של תוצאות טומוגרפיה אולטרסונית דורשת מומחיות אגרונומית ולא רק הסתכלות על מפת הצבעים. המערכת מציגה “חתך טומוגרפי” של הגזע, אך הפרשנות תלויה בהבנה ביולוגית של העץ.
קריאת מפת הטומוגרפיה
אזורים אדומים-כתומים: מייצגים עץ בריא עם צפיפות גבוהה. גלי הקול עברו במהירות מרבית, מה שמעיד על רקמת עץ תקינה וחזקה. באזורים אלו, העץ שומר על יכולת נשיאה מלאה.
אזורים צהובים-ירוקים: מייצגים צפיפות מופחתת – ייתכן עץ צעיר יותר, רקמה פגומה חלקית, או תחילת תהליך ריקבון. אזורים אלו דורשים ניטור וייתכן שיחלשו עם הזמן.
אזורים כחולים-סגולים: מצביעים על ריקבון מתקדם, חלל פנימי, או רקמה מתה. גלי הקול התקשו לעבור, מה שמעיד על אובדן משמעותי של חוזק מבני.
שיקולים מקצועיים בפרשנות
התוצאות אינן בינאריות – לא “שחור או לבן”. הקריטריון המבוסס ביותר לאבחון עץ מסוכן עם ריקבון פנימי הוא יחס עובי דופן הגזע (t) לרדיוס החיצוני (R): כאשר t/R יורד מתחת ל-0.3, התנגדות הגזע לעומסי רוח צונחת באופן חד. עם זאת, מחקרים עדכניים מראים שעצים עמידים יותר ממה שחשבנו: עצים רבים מסוגלים לאבד 60%-70% מהעץ הפנימי (heartwood) לפני שסיכון הכשל עולה משמעותית, כיוון שפטריות הריקבון מתמחות בעצה מתה ולא צורכות את הסבכה החיה. אני בוחנת מספר גורמים:
- מיקום הריקבון: ריקבון במרכז הגזע פחות קריטי מריקבון בשכבה החיצונית הנושאת עומסים
- אחוז הריקבון ויחס t/R: כאשר עובי דופן העץ הבריא יורד מתחת ל-30% מרדיוס הגזע, העץ נחשב למסוכן
- מין העץ: עצים שונים מגיבים אחרת לריקבון – חלקם מפתחים רקמת ריפוי, אחרים מתדרדרים במהירות
- תנאי השטח: רוחות שוררות, מיקום חשוף, עומס שלג – כל אלו משפיעים על הסיכון
חשוב להבין גם את מודל ה-CODIT (Compartmentalization Of Decay In Trees) של ד”ר אלכס שיגו, שמזהה 4 קירות הגנה בעץ פצוע: קיר 1 חוסם את רקמת ההולכה, קיר 2 נוצר מטבעות הצמיחה המאוחרת, קיר 3 מתאי הקרניים, וקיר 4 (החזק ביותר) הוא רקמה עצית חדשה ומיוחדת שנוצרת לאחר הפציעה. כשאני מתמודדת עם צמיחה לגובה מול בטיחות, הבדיקה האולטרסונית מספקת נתונים קשים שעוזרים לקבוע אם צמצום הכתר או כריתה מלאה הם הפתרון המתאים.
טכנולוגיות משלימות לבדיקה אולטרסונית
הבדיקה האולטרסונית היא כלי מצוין, אך היא לא בודדת. אבחון מקיף משלב מספר שיטות:
שילוב עם בדיקות נוספות
בדיקת התנגדות (Resistograph): מכשיר קידוח דק שמודד התנגדות תוך כדי חדירה לגזע. מספק פרופיל של צפיפות העץ לאורך קו ישר. מצוין לאימות ממצאי הטומוגרפיה במקומות ספציפיים.
סאונדינג (Sound Testing): בדיקה פשוטה יותר בה מקישים על הגזע ומאזינים לצליל. גזע בריא נשמע מלא ועמוק, גזע עם חלל נשמע חלול. זו בדיקה ראשונית שעוזרת להחליט אם נדרשת טומוגרפיה מלאה.
בדיקה ויזואלית מקצועית (VTA – Visual Tree Assessment): תהליך שיטתי של בחינת סימני מתח, סימפטומים של מחלות, ומבנה הצמיחה. זו תמיד נקודת ההתחלה לפני שמחליטים על בדיקות טכנולוגיות מתקדמות. שיטת ה-TRAQ (Tree Risk Assessment Qualification) של ה-ISA מנחה את המעריכים לערוך הערכת סיכון באחת מ3 רמות פירוט: בדיקה ויזואלית מוגבלת (רמה 1), בסיסית (רמה 2), או מתקדמת (רמה 3) – וטומוגרפיה אולטרסונית נכנסת ברמה 3.
דגימת רקמה ובדיקה מיקרוסקופית: במקרים של חשד למחלות ספציפיות, נלקחת דגימת עץ לבדיקה במעבדה. זה חיוני כשצריך לזהות את הפתוגן המדויק.
יתרונות וחסרונות של הבדיקה האולטרסונית
היתרונות המקצועיים
לא פולשנית: להבדיל מקידוחים או חיתוכים, הבדיקה האולטרסונית אינה פוגעת בעץ. החיישנים מותקנים על פני השטח בלבד, ללא חדירה לרקמה החיה. זה חשוב במיוחד בעצים מוגנים או עצים בריאותם מוטלת בספק.
תמונה מקיפה: במקום נקודת מדידה בודדת, הטומוגרפיה מספקת מפת חתך שלמה של כל הגזע. זה מאפשר לראות את התפלגות הריקבון, לא רק את קיומו.
תיעוד ויזואלי: התוצאות הן גרפיות ומובנות גם למי שאינם מומחים. זה עוזר בהצגה למינהל תכנון, רשות יערות, או בתי משפט במקרים של סכסוכים.
חיסכון בזמן ובעלויות: במקום לכרות עץ בספק ולגלות רק אז את מצבו, הבדיקה מאפשרת להחליט בצורה מושכלת מראש. זה חוסך עלויות כריתה מיותרות והליכי הגשת בקשה לרישיון כריתה. יש לזכור שהגשת בקשה לרישיון כריתה או העתקה של עץ בוגר מוגן בישראל כרוכה בתשלום אגרה של 55 ש״ח לפקיד היערות, ועונש על כריתת עץ בוגר ללא רישיון יכול להגיע לקנס של עד 15,000 ש״ח או חצי שנת מאסר.
המגבלות שחשוב להכיר
תלות במומחיות: המכשיר מספק נתונים, אבל הפרשנות דורשת ידע אגרונומי מעמיק. פרשנות שגויה עלולה להוביל להחלטות מסוכנות (השארת עץ מסוכן) או מיותרות (כריתת עץ בריא).
הגבלות טכניות:
- גזעים מעוקלים או בעלי צורה לא סדירה מקשים על הפרשנות
- עצים עם גזעים מפוצלים דורשים בדיקות מרובות
- ריקבון בשורשים לא תמיד מתגלה בבדיקת הגזע
- תנאי מזג אויר (גשם, לחות גבוהה) יכולים להשפיע על דיוק המדידות
אינה בדיקה עצמאית: הטומוגרפיה היא חלק מסקר מקיף. היא לא מחליפה בדיקה ויזואלית, בדיקת יציבות השורשים, או הערכת גורמי סיכון חיצוניים. למעשה, מחקר על עצים שנעקרו מציג שנזק לשורשים לטרליים נחשפים מתאם עם 87.5% מכשלי העצים, אובדן שורשים יורדים עם 88.8%, ורוויית קרקע סביב הבסיס עם 56.3% מהמקרים – בעיות שטומוגרפיה של הגזע לבדה לא חושפת.
שילוב הבדיקה האולטרסונית בסקר עצים מקצועי
כאגרונומית המתמחה בסקרי עצים להיתרי בנייה ובטיחות, אני משלבת את הטומוגרפיה כחלק מתהליך רחב יותר. סקר עצים להיתר בנייה בישראל מעריך את כל העצים הבוגרים – המוגדרים כעצים בגובה מעל 2 מטר וקוטר גזע מ-10 ס״מ ומעלה הנמדד בגובה 1.30 מ׳ מהקרקע (DBH).
התהליך המקצועי השלם
- סקר ויזואלי ראשוני: בחינה מדוקדקת של כל עץ באתר, זיהוי עצים בעייתיים
- סיווג רמת סיכון: קביעת אילו עצים דורשים בדיקות מתקדמות
- בדיקות טכנולוגיות: טומוגרפיה אולטרסונית, resistograph, או בדיקות אחרות לפי הצורך
- ניתוח משולב: שילוב כל הממצאים עם ידע ביולוגי ותנאי השטח
- המלצות מבוססות: החלטה אם להשאיר, לטפל, או להסיר כל עץ
במחקר השוואתי של 82 הערכות סיכון בשיטת TRAQ, התפלגות הסיכונים הייתה: 14% בסיכון נמוך, 38% בינוני, 43% גבוה ו-5% קיצוני – נתון שמספק קווים מנחים שימושיים לארבוריסטים בסקרי כתר ראשוניים. במיוחד בפרויקטים של פינוי-בינוי או התחדשות עירונית, שבהם עליית עצי ההדר מצהיבים או בעיות שורשים עלולות לסכל תוכניות, הבדיקה האולטרסונית עוזרת לקבל תמונה ברורה לפני קבלת החלטות יקרות.
מקרי מבחן מהשטח: מתי הטומוגרפיה הצילה או חשפה
מקרה 1: פיקוס זקן בתל אביב
עץ פיקוס מפואר בן למעלה מ-80 שנה, הצמוד לבניין מגורים. תושבים התלוננו על סדקים בקליפה ונשירת ענפים קטנים. בדיקה ויזואלית העלתה חשש, אך העירייה הייתה מהססת לכרות עץ מוגן כל כך בולט. הבדיקה האולטרסונית חשפה ריקבון פנימי בהיקף משמעותי של חתך הגזע, עם חולשה קריטית בצד הפונה לבניין. ההמלצה הייתה כריתה מבוקרת. שבועיים אחרי הכריתה, סערת חורף חזקה הפילה עץ דומה ברחוב הסמוך שלא נבדק. הטומוגרפיה מנעה פוטנציאל לאסון.
מקרה 2: אלון תבורי בפרויקט בנייה
קבלן רצה להסיר אלון תבורי גדול שעמד בנתיב הבנייה. הטענה: “העץ נראה חלש, עדיף להוריד אותו.” מינהל התכנון דרש סקר מקצועי. הבדיקה האולטרסונית הראתה שהעץ בריא לחלוטין, עם מבנה פנימי מצוין. בעקבות הממצא, התוכנית שונתה והעץ נשאר. היום הוא מהווה נקודת משיכה סביבתית בפרויקט, והעלה את ערך הנכסים.
מקרה 3: שיקמה אדומה עם ריקבון נסתר
בבדיקה שגרתית, עץ שיקמה אדומה נראה בריא לחלוטין – נוף מלא, קליפה תקינה, אין סימנים ויזואליים לבעיה. אבל סאונדינג פשוט העלה צליל חשוד. הטומוגרפיה חשפה חלל פנימי משמעותי שהתחיל משורש עמוק ועלה למעלה בגזע – תוצאה של פגיעת שורש ישנה שלא הותירה עקבות חיצוניים. העץ הוסר לפני שקרס מעצמו על שביל ציבורי סמוך. מחקר שביצע הערכות TRAQ מקדימות לסערה הוכיח את ערכן בבירור: מתוך 20 עצים שסווגו כ”סבירות כשל מיידית“, 19 (95%) אכן כשלו במהלך הסערה – אישור עוצמתי לכוח הניבוי של ההערכות המתקדמות.
שאלות נפוצות על בדיקה אולטרסונית לעצים
האם הבדיקה האולטרסונית כואבת לעץ או פוגעת בו? לא. הבדיקה לא פולשנית לחלוטין. החיישנים מותקנים על פני הקליפה בעזרת סיכות קטנות או דבק, וכל הפעולה נמשכת כחצי שעה. אין חדירה לרקמה החיה, ואין פגיעה במערכת ההולכה של העץ. לאחר ההסרה, העץ לא נושא שום סימן משמעותי.
כמה זמן הבדיקה לוקחת? הבדיקה עצמה לוקחת בדרך כלל פחות משעה בשטח, ועוד שעה-שעתיים לניתוח והכנת דו”ח. כדאי להשוות את ההשקעה הזו מול עלות פוטנציאלית של נזק מקריסת עץ או הליכי משפט.
האם אפשר לעשות את הבדיקה בעצמי עם ציוד שכור? מבחינה טכנית, ציוד טומוגרפיה זמין להשכרה במקומות מסוימים, אבל השאלה הקריטית היא הפרשנות. קריאת מפת הטומוגרפיה דורשת הבנה מעמיקה של אנטומיית עץ, התנהגות מכנית של מיני עצים שונים, וניסיון בהערכת סיכונים. טעות בפרשנות עלולה להוביל לשמירה על עץ מסוכן או כריתת עץ בריא. מומלץ תמיד להיעזר באגרונום או ארבוריסט מוסמך – הבחינה הכתובה של הסמכת TRAQ כוללת 110 שאלות רב-ברירה ובחינה מעשית עם הערכת סיכון של עץ אמיתי בשטח, מה שמשקף את עומק הידע הנדרש.
האם כל האזורים בישראל מציעים שירות זה? הטכנולוגיה הזו זמינה בעיקר באזורים מרכזיים – תל אביב, ירושלים, חיפה, ובאזורי מרכז. בפריפריה, הזמינות נמוכה יותר אך הולכת ונהיית נגישה יותר. אם אתם בדרום או בצפון, ייתכן שתצטרכו להזמין אגרונום מהמרכז.
האם הבדיקה מחליפה צורך ברישיון כריתה מרשות היערות? לא. הבדיקה האולטרסונית מספקת נתונים מקצועיים שיכולים לתמוך בבקשה לרישיון, אבל היא לא מהווה תחליף להליך הרישוי. אם הטומוגרפיה מראה שעץ מסוכן, הדו”ח המקצועי יכול להאיץ את קבלת הרישיון מהמינהל, אך התהליך עצמו נשאר חובה על פי חוק.
מה קורה אם הבדיקה מראה ריקבון חלקי – האם חייבים לכרות? לא בהכרח. הפרשנות תלויה באחוז הריקבון, מיקומו, מין העץ, וגורמי סיכון חיצוניים. במקרים רבים, ניתן לטפל בעץ – צמצום כתר להפחתת עומס רוח, הסרת ענפים מסוכנים, או קיבוע מכני. ארבוריסטים של ה-ISA מגבילים בדרך כלל גיזום צמצום כתר ל10-20% מצמרת העץ במפגש בודד; חציית סף זה מלחיצה את העץ ועלולה להוביל לדעיכה. החלטה מושכלת נעשית על ידי אגרונום מנוסה שמשקלל את כל הגורמים.
מתי כדאי לבחור טכנולוגיה מתקדמת על פני בדיקות פשוטות?
הבחירה בין טומוגרפיה אולטרסונית לשיטות אחרות תלויה במורכבות המקרה:
| קריטריון | טומוגרפיה אולטרסונית | בדיקות פשוטות (VTA / סאונדינג) |
|---|---|---|
| ערך העץ | עץ מוגן, עתיק או בעל ערך נופי גבוה | עץ קטן, צעיר, או נטוע מחדש |
| רמת סיכון | צמוד למבנה מאוכלס, בית ספר או כביש ראשי | מיקום מבודד, סיכון נפילה נמוך |
| בהירות הממצא | סימני ריקבון חיצוניים אך חומרה לא ברורה | בעיה ברורה (גזע שבור, נטייה קיצונית, מוות מוחלט) |
| צורך משפטי/רגולטורי | תיעוד לערעור על מינהל תכנון, בקשת רישיון כריתה (אגרה 55 ש″ח) מקור | סקר ויזואלי שגרתי בלבד, ללא דרישת תיעוד |
| היקף הסקר | בדיקה ממוקדת של עץ אחד או כמה עצים חשודים | סקר מהיר של עשרות עצים בו זמנית |
| תרחיש העתקה | עץ מועמד להעתקה כשעלות ההעתקה גבוהה | לא רלוונטי להחלטות העתקה משמעותיות |
בחרו בטומוגרפיה כאשר:
- העץ שווה הרבה (עץ מוגן, עתיק, או בעל ערך נופי גבוה)
- הסיכון משמעותי (צמוד למבנה מאוכלס, בית ספר, כביש ראשי)
- יש סימנים חיצוניים לריקבון אבל לא ברור כמה חמור המצב
- נדרש תיעוד משפטי או רגולטורי (למשל, בערעור על החלטת מינהל תכנון)
- העץ מועמד להעתקה והעלות ההעתקה גבוהה מאוד
בחרו בבדיקות פשוטות יותר כאשר:
- העץ קטן או צעיר
- הבעיה ברורה וחד-משמעית (גזע שבור, נטייה קיצונית, מוות מוחלט)
- התקציב מוגבל והסיכון נמוך
- צריך סקר מהיר של עשרות עצים
סיכום: הבדיקה האולטרסונית כחלק מגישה מקצועית
הבדיקה האולטרסונית לעצים היא אחת מהכלים המתקדמים ביותר בארגז הכלים האגרונומי שלי. היא מאפשרת לנו “לראות” מה שהעין לא יכולה לראות ולקבל החלטות מבוססות מדע במקום ניחושים. אבל הטכנולוגיה היא רק כלי – הערך האמיתי נמצא בשילוב בין הנתונים הטכנולוגיים לבין הניסיון, הידע הביולוגי, וההבנה של תנאי השטח הייחודיים.
כאשר אתם עומדים מול החלטה קשה לגבי עץ בוגר – האם להשאיר, לטפל, או להסיר – הטומוגרפיה האולטרסונית יכולה להיות המפתח לקבלת החלטה נכונה, בטוחה, ומושכלת. במיוחד כאשר מדובר במלחמה תת-קרקעית של שורשים או צמחייה עונתית שמקשים על ההבנה המלאה של מצב העץ.
רוצים לדעת אם עץ בשטח שלכם זקוק לבדיקה אולטרסונית? מתלבטים אם הטומוגרפיה תחסוך לכם עלויות מיותרות או תמנע סיכונים? צרו קשר עם עליזה האגרונומית לייעוץ מקצועי ומבוסס ניסיון של למעלה מ-30 שנה. פנו אלינו לקבלת הערכה ראשונית ומחיר מותאם לפרויקט שלכם – כי כשמדובר בעצים, ההחלטה הנכונה היא זו שמבוססת על ידע, ניסיון, וטכנולוגיה מתקדמת.
